3D打印零件易断裂？应力集中成因与优化解决方案-石家庄3d打印公司

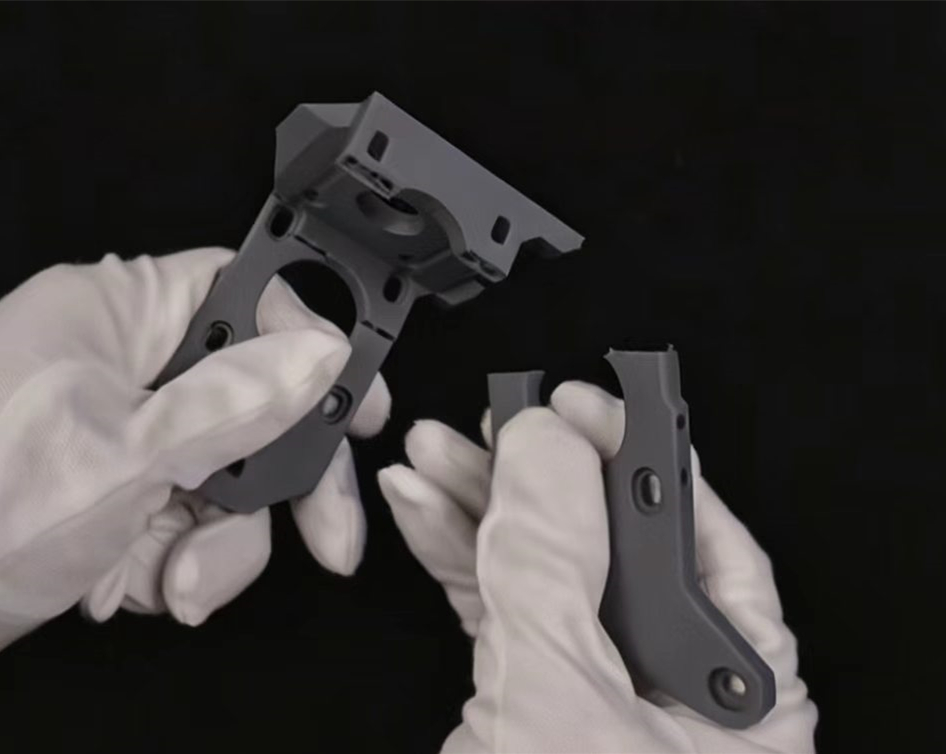

       在3D打印批量生产与功能件制作过程中，成品外观合格却在受力后频繁断裂，是不少用户遇到的共性问题。拐角、台阶、孔位等位置尤为脆弱，其核心原因大多来自应力集中效应。作为专注3D打印技术研发与应用服务的品牌，极致三维结合多年工程实践经验，从设计优化、打印参数调控、材料选型及后处理工艺三大维度，系统解析应力集中的规避方案，助力用户打造高韧性、高强度的3D打印成品。

一、应力集中对3D打印构件的影响

       应力集中是指零件在尖角、直角、壁厚突变等位置，外部载荷出现局部高度聚集，导致该区域应力值远超结构平均应力，进而引发脆性断裂。受FDM层层堆叠工艺特性影响，3D打印件本身存在强度各向异性，层间结合力远低于平面成型强度，应力集中带来的破坏效果会被进一步放大，大幅降低零件的使用寿命与可靠性。很多3D打印构件失效，并非材料本身质量问题，而是未针对性优化应力集中隐患，这也是极致三维在技术服务中，反复向客户强调的工艺核心要点。

二、结构设计优化：从源头消除应力隐患

       设计阶段是控制应力集中的核心环节，合理的结构优化能从根本上杜绝断裂风险，也是提升3D打印件性能的关键。

（一）全面采用圆角过渡

       直角与尖角是应力集中的主要诱因，实测数据显示，PLA材质直角构件断裂载荷仅27.6N，增设R3圆角后，零件承载能力提升37%，达到37.7N；即便采用R1-R2小半径圆角，也能有效分散局部应力。同时在直角内侧开设半圆卸力槽，也能进一步释放应力，这是极致三维在功能件设计中，必执行的基础优化流程。

（二）避免壁厚突变

       零件壁厚不宜出现阶梯式剧烈变化，需采用斜面平滑过渡，让截面尺寸梯度变化，保证载荷传递均匀。比如壁厚从5mm降至2mm时，摒弃直接裁切的方式，通过斜向渐变过渡，可大幅降低局部应力峰值，避免薄弱区域提前断裂。

（三）推行分体与模块化设计

       针对轴类、柱类等易断裂受力部件，建议采用分体式设计，主体结构预留装配孔，受力构件单独打印后进行装配。单独打印的构件受力方向与层叠方向垂直，层间结合强度更高，远优于一体竖直打印的零件；将易损部位设计为模块化组件，还能实现损坏后快速替换，降低维护成本。

三、打印参数调控：提升成型件力学性能

       3D打印件Z轴层叠方向为天然薄弱环节，强度仅为XY平面方向的50%甚至更低，需通过精准参数调控弥补工艺缺陷。受力构件优先水平摆放，让层纹方向与载荷方向垂直，若结构受限，可采用45°斜向摆放，使多层结构共同承担载荷；在拐角、孔位等高应力区域，通过切片软件设置100%局部填充或增加实心层，实现局部强化；关键受力部位壁厚控制在1.2-2mm，增加外壁层数，提升零件整体刚性。

四、材料选型与后处理：提升构件韧性

       不同3D打印材料对应力集中的敏感度差异明显，PLA材料脆性大、易打印，仅适用于非受力展示件；PETG韧性均衡、应力敏感性低，适合日常通用结构件；尼龙（PA）抗冲击性优异，碳纤维增强尼龙（PA-CF）强度拉满，是高端功能件的优选材料。针对尼龙打印件内应力问题，可通过90-110℃恒温退火处理，消除内应力、提升结晶度，让零件强度提升40%左右。

五、总结

       3D打印构件应力集中引发的断裂问题，需通过设计圆角化、打印方向合理化、材料选型适配化实现全方位解决。从源头优化结构、精准调控打印工艺、搭配合适的材料与后处理，才能有效提升零件强度与耐用性。未来，极致三维也将持续深耕3D打印技术优化，不断迭代工艺方案，为行业用户提供更专业、更高效的3D打印技术支持与解决方案。
