3D打印工程耗材耐热性大比拼：PA6-GF登顶，各材料性能全解析-石家庄3D打印公司

       在工业制造、汽车零部件、电子设备等核心应用场景中，3D打印工程耗材的耐热性能直接决定产品使用寿命与安全稳定性。为帮助行业从业者精准选型，本文通过实测对比6款主流工程耗材的耐热表现，深度解析不同材料的热变形规律与适用场景，为3D打印项目落地提供数据支撑。

一、实测背景：为什么耐热性是工程耗材的核心指标？

       3D打印工程耗材的耐热性通常以热变形温度（HDT） 为核心评价标准，指材料在特定压力下发生一定形变时的温度阈值。在实际应用中，这一指标的重要性体现在三大场景：

• 工业零部件：如机械齿轮、耐高温支架，需长期承受设备运行产生的热量；

• 汽车领域：发动机周边配件、内饰件需抵御高温环境下的性能衰减；

• 电子设备：芯片外壳、散热结构需适配电子元件工作时的发热需求。

因此，选择热变形温度与使用场景匹配的耗材，是避免产品变形、开裂、失效的关键。

二、实测过程：6款工程耗材耐热大比拼

       本次实测选取3D打印行业常用的6款工程耗材——PC、PC-ABS、PA6/66、PA12-CF、PA6-CF、PA6-GF，采用统一测试标准（常压环境、相同升温速率），模拟真实使用中的高温胁迫，记录各材料的失效温度与表现：

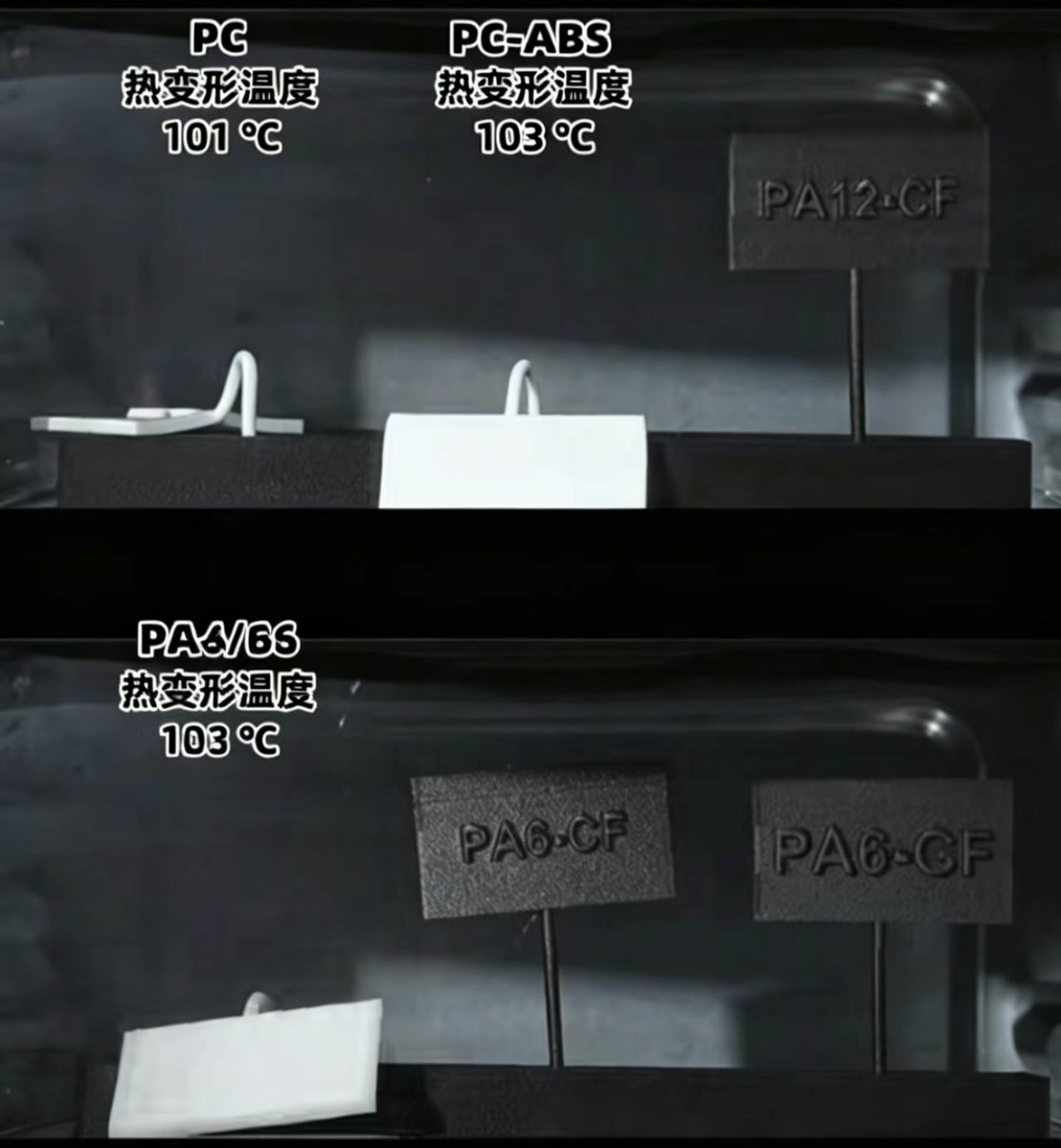

1. 150℃：基础耐热门槛，3款材料相继出局

• PC（聚碳酸酯）：热变形温度101℃，在150℃环境下率先发生明显变形，失去结构稳定性；

• PC-ABS（共混材料）：热变形温度103℃，紧随PC之后失效，作为PC与ABS的共混物，其耐热性虽略优于纯ABS，但未突破基础耐热瓶颈；

• PA6/66（尼龙6/66）：热变形温度121℃，在150℃下持续30分钟后出现形变，尼龙材料的吸湿性对耐热性产生一定影响，未经过干燥处理的样品失效更快。

2. 200℃：中高温场景筛选，增强型耗材崭露头角

• PA12-CF（碳纤维增强尼龙12）：热变形温度176℃，升温至200℃时发生结构性失效。作为添加碳纤维的增强型尼龙，其刚性与耐热性较普通尼龙显著提升，但在200℃以上高温环境下仍难以维持形态。

3. 220℃：高温极限挑战，PA6系列增强材料主导赛场

• PA6-CF（碳纤维增强尼龙6）：热变形温度209℃，在220℃环境下坚持1小时后失效，碳纤维的加入大幅提升了尼龙6的耐热性与力学强度，成为中高温场景的潜力材料；

• PA6-GF（玻璃纤维增强尼龙6）：热变形温度210℃，在220℃下表现最优，仅出现轻微形变，最终凭借最高的热变形温度登顶本次耐热比拼冠军。玻璃纤维与尼龙6的复合结构，不仅增强了材料的耐热稳定性，还提升了抗冲击性与尺寸精度。

三、各材料耐热性能汇总与选型指南

四、行业应用启示：如何根据场景选对耐热耗材？

1. 明确温度阈值：先确定产品使用环境的最高温度，选择热变形温度高于该阈值10-20℃的耗材，预留安全余量；

2. 兼顾综合性能：耐热性需与力学强度、加工难度、成本结合，如PA6-GF耐热性最优，但玻璃纤维易磨损喷嘴，需搭配专用打印设备；

3. 关注材料改性：增强型耗材（如CF/GF复合尼龙）的耐热性远优于纯料，可通过添加纤维、阻燃剂等改性方式提升特定场景适配性；

4. 重视预处理：尼龙类耗材吸湿性强，打印前需经过80-100℃干燥处理，否则会降低耐热性与打印质量。

五、结语

       本次实测显示，PA6-GF以210℃的热变形温度成为工程耗材耐热性冠军，其玻璃纤维增强结构为高温场景提供了可靠解决方案；PA6-CF紧随其后，在耐热性与轻量化之间实现平衡；而PC、PC-ABS等材料则更适合低温、非承重场景。

       随着3D打印技术在高端制造领域的渗透，工程耗材的耐热性、力学性能等核心指标将不断升级。未来，碳纤维、玻璃纤维增强尼龙材料仍将是高温场景的主流选择，而新型改性工程耗材的研发也将推动3D打印在更极端环境中的应用突破。

       如果需要获取耗材的详细技术参数、打印参数设置，欢迎联系，极致三维将持续为客户提供3D打印材料选型与应用解决方案。
